产品概述

超声波振动筛筛分黄豆粉——快速分解粘附物质，筛分精度高，不易堵网

1800-2s超声波振动筛筛分重钙粉

超声波振动筛是在普通振动筛的基础上增加的超声波系统，对筛网施加超声波频率，可分离20微米（#635目）细粉，不堵塞或筛网，与普通振动筛相比，筛分精度提高1-70%，产量可提高0.5-10倍。解决了强吸附、静电、强粘性、高密度的问题，解决了超细粉体的筛分问题。目前已广泛应用于面粉、石墨粉、橡胶粉、石英砂粉、金属粉、粉末涂料、荧光粉等细粉的筛分。

大汉超声波旋振筛材质分为碳钢、与物料接触部分为不锈钢以及全不锈钢3种，筛面层数分为1层、2层、3层、4层、5层，可同时分选出2-6种不同粒度规格的物料。

超声波振动筛分类

内置式超声波振动筛：超声波换能器安装在筛网底部，当筛分部分腐蚀性物料时，会严重损害换能器的使用，也会影响输出频率，没办法筛分带腐蚀性的物料。但可以应用在食品行业，可避免交叉污染。

外置式超声波振动筛：超声波换能器安装在筛框外部，不会与物料产生接触，避免了筛分一些带腐蚀性的物料时对换能器的损害，提高筛机的使用寿命以及产量

超声波振动筛工作原理

超声波振动筛电源产生的高频电通过换能器转换成高频正弦形成的纵向振荡波，这些振荡波传到共振器上使共振器产生共振，这些振荡波传到共振器上使共振器产生共振，然后由共振器将振动均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和精度。

超声波振动筛特点

1、加装超声波筛分系统，数控电源输出的波段通过换能器传递至筛网表面360000次/分钟，消除筛分过程中发生筛网堵塞现象。

2、能筛分25μm的粉粒，能过滤10μm的液体， 保证所筛分物料的特性不变。

3、筛分精度比普通振动筛可提高1—70%，产量可提高0.5-10倍。

4、不需要橡胶球清网，杜绝橡胶磨损引起的再污染。

5、可单层与多层使用，一套智能超声波发生器同时使用三个换能器。

6、超声波采用集成电路板，全封闭，航空专用接口，能12-24小时不间断工作，无需冷却降温处理。

7、粘接式筛网固定网架，无污染，无死角，受力均匀，更换方便。

8、分离式结构，具有共振环，效果好，筛网寿命长。

超声波振动筛参数

型 号	有效直径 mm	筛分面积 m2	筛网规格 目	层 数 层	输入电源 V/HZ	超声波 型 号	换能器 位 置	频 率 KHz	超声波 档 位	功 率 Kw
DHC-200	200	0.03	10-1200	1-7	220/50	ZTC-7	外置	38KHz	连续1-9档 脉冲2档	0.18
DHC-400	340	0.09	60-635	1-3	振动筛 380/50 超声波 220/50		内置/外置			0.25
DHC-600	540	0.23								0.55
DHC-800	730	0.42								0.75
DHC-1000	900	0.64								1.1
DHC-1200	1100	0.95								1.5
DHC-1500	1400	1.54								2.2
DHC-1800	1700	2.27								3.0

超声波振动筛结构

超声波振动筛主要由超声波谐振电源、振荡器、外网环和共振环、筛网、网架、振动电机、减震弹簧等部分组成。

超声波谐振电源：高频大功率超声波谐振电源发生器，采用数字调频调幅，可根据筛分不同状态(不同材质网架结构)，自动跟踪谐振点，实现功率输出大化，长期工作稳定，发热量小，使用方便。

高频连接线：超声波发生器和超声波换能器之间采用电缆连接。

连接器接口：航空插头。

换能器：高性能超声波转换器件，密封式结构可防止微粉进入。

超声波网架：由外网架与共振环组成。

筛网：适用于10目---635目。

超声波振动筛和普通振动筛的区别

超声波振动筛由于加装了超声波筛分系统，振频每秒可达3.6万次，适用于80-600目的筛网分离粉末，尤其对难筛分的物料效果显著，产量可提高0.5-10倍。

型号（mm）	普通筛分机			超声波振动筛
	测试物料	筛网	测试结果	网目	测试结果
Φ1000	碳化硅	500	无法筛分	500	1500KG/H
Φ1000	硬质合金钨粉	600	15分钟没筛出细粉	600	30KG/H
Φ1000	维生素C粉	400	1KG/H	100	120-150KG/H
Φ500	花粉	400	15分钟没筛出细粉	400	15分钟筛出20%细工可进行更细有效分级
	镍粉、钴粉	325	筛三次达到要求	400	筛一次达到要求
Φ450	钕铁硼粉	300	30分钟有32.2%筛余物	300	30分钟有6.9%筛余物

使用行业

超声波振动筛用超声波频率来振动筛网，使网孔不会堵塞，并且更容易筛选粉末。该系统将筛分能力提高了10倍，提高了生产率，同时允许分离精度低至 20m（#635目）。使用超声波振动筛可解决以下问题:

1、超细粉筛分：真正解决了具有强吸附、附着力、粘性、高静电、高密度、超细粉等特性的物料的筛分难题。

2、解决筛网堵塞问题：改变普通筛机的振动频率，振动频率为36000次/min，使同一单位时间内物料的振动频率增加，从而增加筛分次数物料同时通过筛孔，物料更容易通过筛网，提高透气性，从而达到筛分和清筛的目的。

3、降低成本：由于消除了筛网堵塞，产品质量在整个生产过程中保持一致，无需停机清洗筛网，减少停机风险，降低生产成本。

4、增加产量：由于不会堵塞筛网，可不停机清洗筛网，产量可增加0.5-10倍。

目前已广泛应用到面粉、石墨粉、橡胶粉、石英砂粉、金属粉末、粉末涂料、荧光粉等精细粉末的筛选工作中。

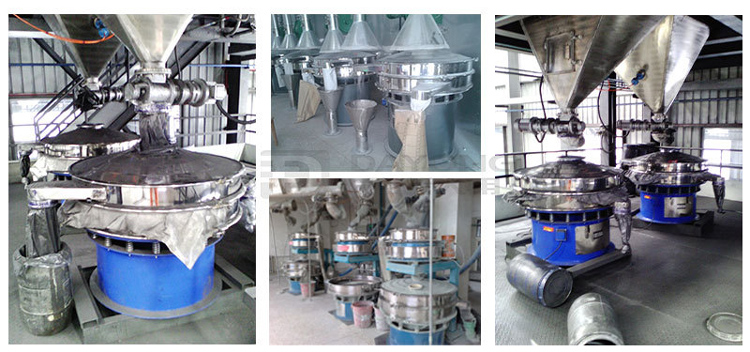

超声波振动筛客户案例

超声波振动筛安装视频

产品发货

售后服务

1.保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2.质量保证期结束后，我厂将继续免费提供售后服务，不限年份终身服务，仅收取零部件成本费，免收人工费，免收维修费。

问：超声波振动筛型号有哪些？

答：超声波振动筛常规型号有直径600mm、直径800mm、直径1000mm、直径1200mm、直径1500mm等，根据不同用户的要求还可定制特殊型号，定制可点击在线咨询。

问：超声波振动筛厂家如何选择？

答：应从厂家生产规模，生产工艺，板材厚度是否达标，供货能力，相关资质认证，厂家的售后服务是否到位等多个方面进行参考。

问：超声波振动筛与普通振动筛有何不同？

答：超声波振动筛是在普通振动筛的基础上加装一套超声波发生装置,通过超声波换能器将电能转化为高频电能。

问：为什么超声波振动筛价格相差那么大？

答：不同厂家、不同制造工艺、不同配置、不同材质（包含板材厚度）都会造成超声波振动筛价格有所差异。

问：超声波振子价格多少？

答：不同厂家、不同规格的超声波振子价格不同，从几十块到几百块的都有，具体根据自己的需要选择合适的规格。

问：超声波振动筛的材质是什么？

答：常用的一般是不锈钢材质，如果对卫生条件无特殊要求，也可选择碳钢材质。

问：超声波振动筛的共振频率是多少？

答：超声波振动筛的振动频率是50HZ左右，可以通过调整偏心块的角度和重量来调整。
