直线振动筛视频

直线振动筛筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

直线振动筛简称直线筛，适用于物料粒度在0.074-5mm，含水量小于70%且无粘性的各种干式粉状或颗粒状物料，直线振动筛采用双电机驱动，可自动排料，产量大、耗能低，更适合于24小时流水线作业。

DZSF型直线振动筛也叫做直线式振动筛，外形为长方形，型号有520型、525型、1020型、1025型、1030型等。

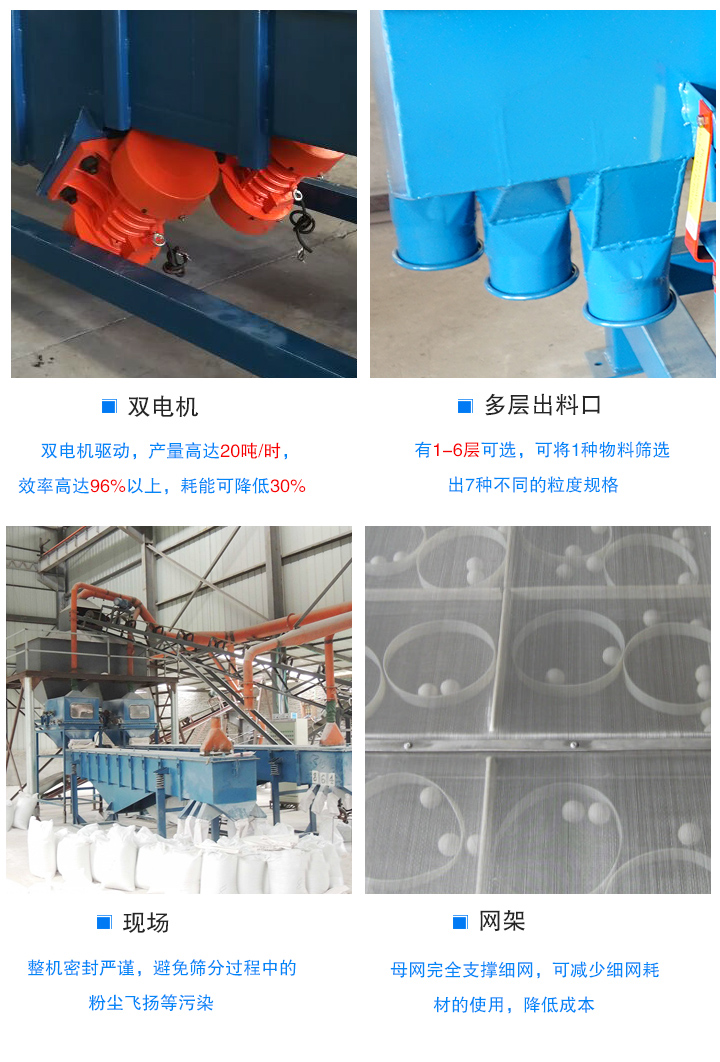

直线振动筛特点

直线振动筛具有高速、多功能、可调节等特点，适用于各种物料的筛分和分级工作，是重要的筛分设备之一，除此之外它还具有一下特点

1、可筛分400目以下颗粒状物料，筛选效率可以达到96%以上。

2、1-6层筛网设计，可同时筛分出2-7种不同粒度的物料，满足不同客户的需要。

3、双电机驱动，激振力大，产量达20吨/时，耗能可降低30%。

4、直线振动筛采用了全封闭结构，无粉尘溢散。

5、筛网更换简单迅速，只需3到5分钟，筛网材质有多种选择（尼龙、PP网)。

直线振动筛结构

DZSF系列直线振动筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

振动电机(使用与维修方法详见振动电机使用说明书)。

电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

直线振动筛工作原理

DZSF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。

两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

直线振动筛型号和参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

直线振动筛选型须知

①型号说明：大汉直线筛常规型号包括：515型、525型、530型、1025型、1030型、1240型、1530型、1540型等。型号代表直线振动筛筛面的长和宽度。

如：525型：0.5米x2.5米

②材质说明：直线筛材质可选用：

1)Q235碳钢：标准机型选用材质，用途广泛、成本低、投入少。

2）接触物料部分为不锈钢材质：支架为碳钢材质，常用于食品、化工等对卫生要求较高的行业。

3）全不锈钢材质：一般用于卫生条件要求非常高的行业，如医药、食品等，内外抛光，无卫生死角，符合食品、医药行业的卫生标准。

③层级说明：可选装1-6层筛网。

1层筛网可将物料筛分成2种不同粒径等级。

2层筛网可将物料筛分成3种不同粒径等级。

直线振动筛定制型号

大汉厂家可根据用户需求采用不同的设计，如果您有任何特殊要求，可点击在线咨询。

直线振动筛适用行业

直线振动筛作为一种常见的筛分设备，在许多行业中都有广泛的应用，包括但不限于各种颗粒、粉体、液体物料的筛分和分级工作。以下是一些直线振动筛适用的行业：

食品行业：芝麻、花生、大豆、麦糠、玉米、香料、食盐、淀粉等。

医药行业：中药粉、颗粒药丸、微丸等

化工行业：尿素、化肥、焦炭、活性炭等。

冶金行业：耐火材料、高岭土、石灰、氧化铝、石英砂、铅粉、铝粉等。

其他行业：塑料颗粒、磨料、助剂、活性炭等。

现场案例

直线振动筛安装视频

该设备应固定在专用地基上，由预埋螺栓固定。如不打专用地基，应在工作台与设备机座之间敷设防振橡胶板，在使用前必须给设备配置安全可靠的接地保护线。

注意：设备安装到位后，开机前必须将运输时用来固定筛体和机座的装置拆掉。

新筛机安装好以后，应按以下要求检查：

1、检查振动电机绕组对地的绝缘电阻，若＜20MΩ必须烘干后方能使用。

2、筛体和机座上、下弹簧座圈上，弹簧应完全垂直嵌入弹簧座圈，以保证筛体平衡，筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。

3、闭合电源开关，确认振动电机同步反向旋转，进行10-20分钟空运转，设备在运行时如有异常声音，应迅速关机进行检查处理。设备运转正常后，可将少量需筛分的物料通过进料口设入筛机内，确认物料向出料口方向行进，然后逐渐增加到所需和所能承受的给料量。

4、筛分物料时，应在进料口将物料均匀投入，保证筛面上的物料均匀分布。物料下落时，不得有大的冲击，以免损坏筛网，特殊情况下（如物料粒度相差悬殊大、物料比重大等）应在进料口上加一层较粗的筛网作缓冲。

5、用户可根据筛机的层数，物料比重不同来增减筛机的激振力（通过调节振动电机两端偏心重锤的夹角来增减激振力），使筛机达到筛分效果。

6、设备在停机时产生瞬间的共振区，此时振幅和噪声会明显增大，属正常现象，设备在开停机前，筛面上不得有存留物料，筛网需经常检查是否张紧、破损，如有破损要即时更换。

振动筛的形状各不相同,皆因实际应用情况而改变,对于情况特殊的来讲,也可根据自身的特点,对筛机进行一定程度上的改进,以满足筛分要求，此外，新乡大汉振动机械有限公司公司也为配合特定行业而有各类型的设计，可为客户量身定做各种型号规格的直线振动筛，确保每一位用户都心满意足！

发货现场

售后服务

1.保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2.质量保证期结束后，我厂将继续免费提供售后服务，不限年份终身服务，仅收取零部件成本费，免收人工费，免收维修费。

服务承诺

为了向您提供完善的售后服务，请将您的宝贵意见、建议及要求反馈给我厂。我们感谢贵单位使用我厂的产品，我厂建立有完整的营销网络及完善的售后服务体系，售后服务部已将您购买的产品建立了信息档案。如果您购买的产品出现质量问题，我们将及时为您提供全方位的服务。

问：直线振动筛生产厂家怎么选？

答：可以参考厂家的生产规模、生产工艺、是否获得相关资质、产品选材和板材厚度，还要关注厂家的售后服务，大厂家有健全的售后服务体系，根据这几点来讲，新乡大汉振动机械值得您参考。

问：高频直线振动筛和普通直线振动筛的区别是什么？

答：高频直线振动筛振动电机转速高，一般为3000转/分，而普通直线振动筛电机转速读为1500转/分，转速越高，其振频就越高，单位时间内的产量会比普通直线振动筛大。

问：直线振动筛的产量跟哪些因素有关？

答：①物料的松散密度：松散密度较大的块状物料容易透筛，筛分效率也较高；相反，松散密度较小的物料及粉状物料不容易透筛，筛分效率也低。②筛孔形状与尺寸：圆形筛孔与其他形状的筛孔相比，名义尺寸相同的情况下，透过圆形筛孔的筛下物粗度较小。③筛面长度与宽度：筛面长度影响筛分效率，筛面宽度影响产量，筛面越长，物料在筛而上停留时间长，透筛机会多, 所以筛分效率高，筛面宽度越宽，单位时间内产量就越大。一般宽长比为1:2~1:3 为宜。

问：直线振动筛可以水平放置吗？

答：一般情况下直线振动筛是水平放置的，也可以根据个别工艺的要求和某些特殊需要直线振动筛放置一定的角度，一般有5°或者10°。

问：直线振动筛两台电机的转向是怎样的？

答：直线振动筛2台电机的运转反向是相反的，电机安装角度一般在4-50°。

问：直线振动筛走料太慢怎么办？

答：①筛面未张紧或出现破损，应要定期检查筛网的张紧度和平整性或更换筛网。②筛箱安装不水平，对横向水平面进行调整，保持筛箱水平。③支撑弹簧损坏，选择具有一定韧性的支撑弹簧，或更换损坏的弹簧结构。 ④喂料不均匀，保持物料均匀连续喂入，喂料不可过多过少。

问：直线振动筛堵塞的原因是什么？

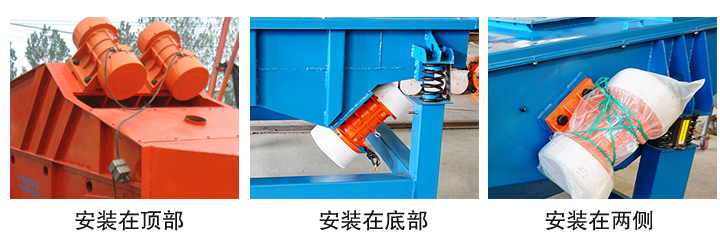

答：①振动电机转向问题：检查振动电机的连接线，看正负连接是否正确，如连接线连接正确，则可以适当调整偏心块的大小或夹角。②电机的安装位置：直线振动筛的振动电机在安装时有底部、侧面和顶部三个安装位置。如果振动电机的安装位置靠近进料口，筛面上的物料会运行一段距离，然后降低速度，会导致物料停留在筛面上造成堵塞。所以在安装振动电机时，具体的安装位置需要专业的技术人员来指导安装。③出料口高于筛面：当直线振动筛出料口高于筛面时，物料不能及时从出料口排出造成堵料现象，需要调整直线振动筛出料口和筛面的高度，确保物料能够顺利从出料口排出。
