振动筛配件有振动筛密封条、密封件、橡胶圈、振动筛橡胶球、硅胶球、弹跳球、清网球、以及各种直径橡胶球、振动筛弹簧、橡胶弹簧、复合弹簧、振动筛筛板、振动筛网架等等各种型号筛机配件，常规尺寸有大量备货随时欢迎选购，特殊尺寸可预约定做，大汉公司专业的振动筛厂家，提供专业的筛分设备配件。

振动筛配件大全

振动筛弹簧

振动筛弹簧是振动筛中常用的弹性元件，振动筛上的减振弹簧是连接筛体和底座的重要部分,在振动筛工作的过程中起到缓冲的作用,使物料可以在筛网上保持向前运动而不损伤振动筛，也是振动筛配件中易于损坏的部件。

--------------------------------- 复合弹簧 --------------------------------

振动筛复合弹簧是由金属螺旋弹簧及其外边包裹的优质硫化橡胶共同构成。集金属弹簧和橡胶弹簧的优点于一体，克服了金属弹簧刚性大、工作噪音高及橡胶弹簧承重量小、形状及机械性能稳定性差等缺点。具有更高的载荷量和大变形量、减震降噪效果更好、工作平稳、共振区间短等优点。广泛应用于铁路车辆和公路车辆、振动筛、振动磨、振动给料机以及其他振动机械的支撑隔振设备上。复合弹簧价格在50元之300元不等，具体价格要根据弹簧的型号而定。

规格 D×H×d﹝mm﹞	外径D (mm)	内径d (mm)	自由高度H (mm)	工作变形量FV (cm)	刚度KL (kg/cm)	工作载荷 (Pa)
Ф150×138×Ф55	150	55	138	2	150—350	300—700
Ф150×150×Ф62	150	62	150	2	150—350	300—700
Ф150×190×Ф62	150	62	190	3	180—600	500—1800
Ф150×200×Ф100	150	100	200	3	180—600	500—1800
Ф150×210×Ф50	150	50	210	3	180—600	500—1800
Ф150×310×Ф50	150	50	310	3	180—600	500—1800
Ф150×310×Ф100	150	100	310	3	180—600	500—1800
Ф180×110×Ф90	180	90	110	3	180—600	500—1800
Ф180×120×Ф90	180	90	120	3	180—600	500—1800
Ф180×130×Ф100	180	100	130	3	180—600	500—1800
Ф180×140×Ф90	180	90	140	3	240—660	700—2000
Ф180×150×Ф100	180	100	150	3	240—660	700—2000
Ф180×160×Ф90	180	90	160	3	240—660	700—2000
Ф180×170×Ф90	180	90	170	3	240—660	700—2000
Ф180×180×Ф90	180	90	180	2—3	250—1000	750—3000

--------------------------------- 橡胶弹簧-------------------------------

振动筛橡胶弹簧是一种高弹性体,制作材料有普通橡胶。橡胶弹簧弹性模量小，受载后有较大的弹性变形，借以吸收冲击和振动。它能同时受多向载荷，但耐高温性和耐油性比钢弹簧差。如有特殊要求可用耐油橡胶制成。该产品减振效果好,共振领域小,使用寿命长,成本低,还有良好的耐寒性,优良的气密性,防水性,电绝缘性,是减振的选择。

规格 D×H×d﹝mm﹞	外径D (mm)	内径d (mm)	自由高度H (mm)	工作变形量FV (cm)	刚度KL (kg/cm)	工作载荷 (Pa)
Ф50×50×Ф18	50	18	50	0.8	50	80
Ф60×60×Ф20	60	20	60	0.8	60	100
Ф80×80×Ф25	80	25	80	0.8	100	200
Ф80×80×Ф30	80	30	80	0.8	100	200
Ф100×100×Ф25	100	25	100	1	140	500
Ф100×100×Ф30	100	30	100	1	140	500
Ф100×130×Ф30	100	30	130	1	150	550
Ф120×120×Ф30	120	30	120	1.2	220	600
Ф120×140×Ф30	120	30	140	1.2	230	650
Ф127×127×Ф30	127	30	127	1.2	230	640
Ф130×130×Ф30	130	30	130	1.3	240	680
Ф140×140×Ф30	140	30	140	1.4	300	700
Ф140×160×Ф30	140	30	160	1.4	350	680
Ф140×160×Ф40	160	40	160	1.4	350	680
Ф160×160×Ф30	160	30	160	1.6	350	750
Ф160×160×Ф40	160	40	160	1.6	350	750
Ф160×160×Ф50	160	50	160	1.6	350	750
Ф160×160×Ф60	160	60	160	1.6	350	750
Ф160×235×Ф40	160	40	235	1.6	400	800
Ф160×240×Ф40	160	40	240	1.6	400	800
Ф180×180×Ф40	180	40	180	1.8	400	800
Ф180×240×Ф40	180	40	240	1.8	400	1000
Ф200×150	200		150	1.5	380	900
Ф200×150×Ф65	200	65	150	1.5	350	800
Ф200×200×Ф40	200	40	200	2	450	1000
Ф200×200×Ф50	200	50	200	2	450	1000
Ф200×300×Ф50	200	50	300	2	480	1300
Ф220×220×Ф40	220	40	220	2.2	500	1500
Ф220×220×Ф50	220	50	220	2.2	500	1500
Ф240×240×Ф50	240	50	240	2.4	550	1800
Ф250×250×Ф50	250	50	250	2.5	580	2000
Ф300×245×Ф80	300	80	245	1	480	2800

振动筛密封件

振动筛密封件是振动筛密封装置中的元件，是振动筛中不可缺少的配件。

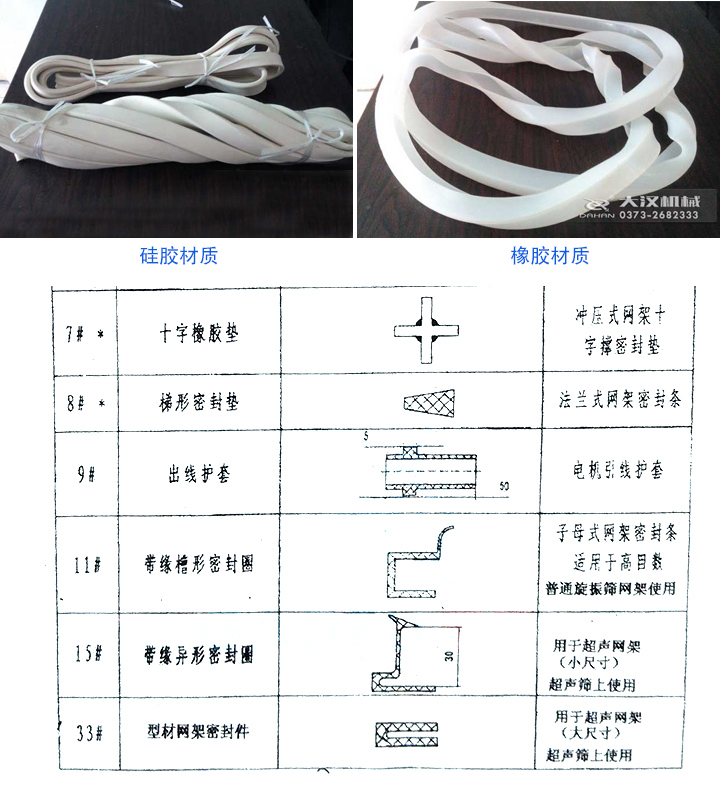

--------------------------------- 密封胶条 --------------------------------

振动筛用密封胶条分为普通橡胶和食品硅胶两种，食品硅胶条多用于食品行业和医药行业等有特殊要求的行业。在客户无特殊要求情况下标准型振动筛上均配装橡胶密封圈与橡胶球；硅胶、聚氨酯密封圈、聚四氟密封圈及硅胶球主要用于有特殊特性的物料，比如高温、油性、腐蚀性等物料。

振动筛行业常用密封件类别有：U型、小u型，V型、P型、密封皮、橡胶球，挡球环等。

密封件材料分类为：橡胶密封条、硅胶、聚氨酯、工程塑料等。

常用胶条按形状可分为U型与V型两种。共成密封圈主要用于子母网分离式网架与防尘盖上面，密封圈是为了更好的密封振动筛筛框之间的连接，防止物料外漏，同时减轻振动筛在振动中对筛框的破坏力。

主要用在振动筛网架,防尘盖上，为了更好的密封振动筛筛框之间的连接，防止原料流体或固体微粒从相邻结合面间泄漏，防止外界杂质如灰尘与水分等侵入机器设备内部的部件材料，同时减轻振动筛在振动中对筛框的破坏力，是振动筛配件中不可缺少的一部分。

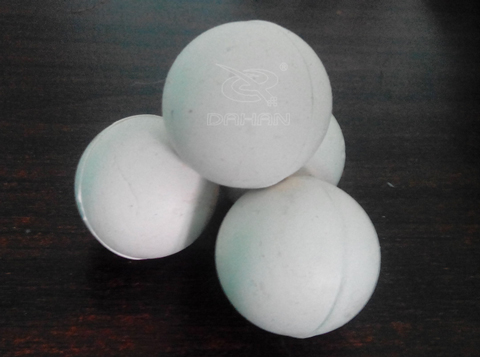

振动筛弹跳球

--------------------------------- 弹跳球 --------------------------------

振动筛弹跳球一般用在旋振筛和直线振动筛中，能够增加振动筛的透网率，增加物料的筛分程度。振动筛弹跳球有两种橡胶弹跳球和硅胶弹跳球。

振动筛橡胶球振动筛分设备中是必不可少的备件之一。品种繁多，有可供人们作球类运动使用的，也有工业生产中需要的，本品为振动筛橡胶弹跳球，材质为橡胶，弹力好，耐磨，是振动筛分设备中是必不可少的备件之一。

振动筛硅胶球是一种耐磨，耐高温，弹跳性高的产品，与橡胶球相比，它具有、无污染、无味、无迁移等特点，所以经常用要求高的行业。在振动行业 里，硅胶球是振动筛分设备的主要配件，例如：直线振动筛，旋振筛在筛分食品行业的物料时经常用硅胶球而不用橡胶球来做配件，以保证生产的食品性。硅胶球用于清粮机、振动筛、医疗、矿山、化工、食品、金属冶金等行业。硅胶球的规格：Φ20、Φ25、Φ28、Φ30、Φ35、Φ40、Φ45、Φ50、Φ100mm等。

振动筛弹跳球作为一种清网装置，振动筛配件中必不可少的一部分，它的主要作用是通过弹跳起到清理筛网孔中的堵塞物料,从而提高筛分效率、产量以及筛机使用寿命。

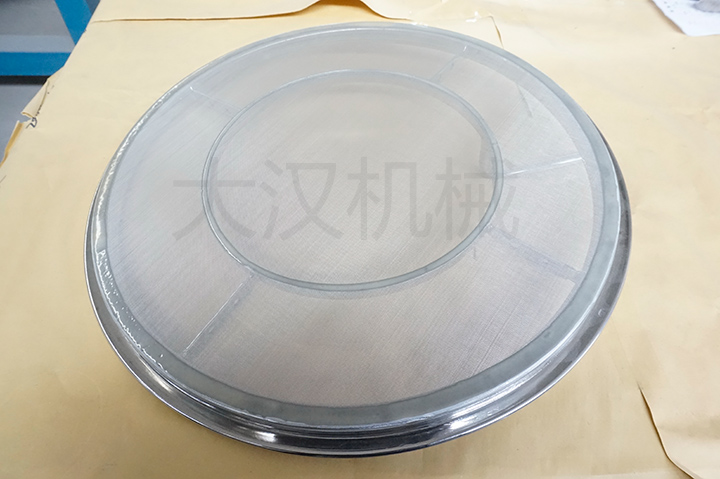

振动筛网架

振动筛中的网架的主要作用是用来固定筛网，使得筛网不偏移，也是主要的振动筛配件之一。

1、U型网架：又叫子母网结构，属于振动筛普遍使用的类型，先用压网工装把粗丝径的筛网固定在U型槽内，这层筛网称之为目网，再将作业网固定平铺在目网上边，用卡箍固定四周，这种网架结构的特点便是更换作业网比较快，作业网下的目网其骨架效果，支撑作业筛网，保持筛面的平整度，减少物料冲击压塌作业网，同时又减少筛板上的弹跳球撞击作业网，把作业网撞破，这种网架结构的缺陷便是母网与作业网堆叠部分，影响筛分面积。

2、子母扣网架：又叫公母槽法兰网架，便是两个法兰一个凹槽，一个凸槽，把凸槽法兰焊接在筛框内，以凹槽法兰为活动件，将筛网放置在两个法兰中心，用螺丝锁紧，筛面自然拉紧平展，一般12目-30意图筛网多选用这种结构。

3、胶粘网架：该网架结构普遍在超声波振动筛中，其优势在于装网速度快,由于筛网是直接使用胶粘在网架上,可以预先装好一套备用,更换时直接连同筛网一起更换即可。

不同的振动筛配件

1、直线振动筛网架配件

木质网架：采用木质原料，所以成本相较于勾板成本大大降低，更加耐用、更换简单。

金属网架：主要以Q235碳钢或304不锈钢为原材料，筛网结实耐用，且可保证物料筛分质量，可用于筛分大颗粒和比重较重的物料。

2、超声波振动筛配件

① 超声波换能器

超声波换能器是一种能量转换器件，是超声波振动筛的核心装置，加装了该装置的筛分设备可以有效的解决粘网、粘网、吸附、剧团、静电、轻比重等堵网问题。常用的的换能器有 15KHz 20KHz 28KHz 35KHz 40KHz 55KHz 70KHz等产品 还可以根据客户特殊要求设计制作非标换能器,以满足各种需求。

② 超声波振动筛电源

38KHz高频大功率超声波电源。内置微电脑芯片，可根据物料的不同状态进行全程数字频率自动跟踪，无需人工调整，操作简单方便。长时间工作振蒎器发热量低，工作状态稳定。对解决筛网网孔堵塞问题起到了至关重要的作用，使振动筛能筛分的颗粒更精细，筛分的效率更高。

③ 超声波振动筛网架

采用特制双环结构，并且是一次冲压成型的特殊网架。经过测量和设计它将充分发挥超声波功效，并把振幅在筛网的整个区域合理分配，使超声波能量在整个筛网网面能均匀传递。达到能量运用到筛分全过程。

振动筛配件选型须知

1、振动筛厂商生产的的弹簧是不相同的，如果您有需求请务必提供详细数据。然后，准确测量振动筛配件的尺寸大小。

2、购买弹跳球时请说明材质（例如橡胶或硅胶）、直径等参数数据。

3、振动筛网架确定需要的框架是否是内径和外径，空心网架还是实心网架，是否装有橡胶球，是否和框焊接为一体，是否有子母槽等。在购买配件时一定要对自己的机械的参数十分了解，这样才能买到参数合适的配件。

采购振动筛配件时应向厂家提供自己使用振动筛购买日期、设备型号、配件材质及工况使用情况，主要的还是配件使用部位细节图，如果不是常规的振动筛还需要给厂家配上细节图供厂家判断，一般常规使用的振动筛配件只要是生产厂家地区一样、型号一样、网架结构一样，其配件基本都是统一的，非相同地区的生产厂家使用的配件可能会有所差别。
