矿用振动筛设备原理

ZSG系列矿用振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。主要用于矿山、冶金、煤炭、电力、建材、耐火材料等行业大块状物料及中小颗粒物料的筛分，如：矿石、矿粉、矿渣、石英矿、焦炭、石油焦、铁矿石、海砂矿、河沙等。

1、筛分处理能力大，筛分效率高：矿用振动筛每小时产量在50-300吨/时之间。

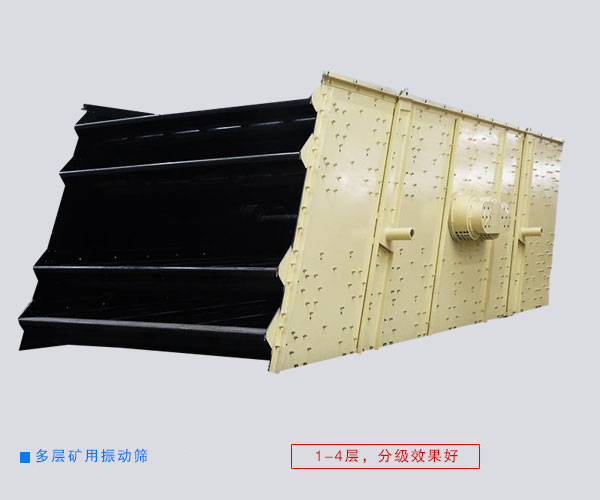

2、多层分级：单层或多层筛网设计，分级效果好。

3、不易堵孔：采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔

4、使用寿命长：筛体侧板与所有连接梁均使用环槽铆钉连接，筛框整体强度，刚度高，使用寿命长。

5、维护简便：筛网有较大的安装倾角,拼块组装筛板，拆装方便，便于维护。

矿用振动筛设备原理

矿用振动筛由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛面作纵向前后位移，在一定条件下，筛面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛落到下层，物料在筛面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。

型号	筛面面积	筛面倾角	给料粒度	筛孔尺寸	处理量	振频	双振幅	配用电机
	m2	度	mm	mm	t/h	Hz	mm	型号	功率Kw	电压V
ZSGB-0615	0.9	10	<150	3	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15		5	15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15		10	35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15		15	45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10		20	15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10		25	25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15		50	40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

敞开型（ZSG-□×□）为座式，无防尘盖板结构，用于大筛分能力，无粉尘污染的颗料物料的筛分作业。

封闭型（ZSGB-□×□）为座式、全封闭结构，用于大处理量，有粉尘污染的颗粒物料的筛分作业。

ZSG系列矿用振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。

振动电机：采用高性能、高寿命的振动电机为激振源，调节振动电机激振力的大小可以改变筛机的振动幅。

减震系统：由橡胶弹簧和卡箍、支承座等组成，底架由料仓及底盘等组成，本系列振动筛的振动电机安装方式可分为上振式和下振式两种，激振器安装方式可分为座式和吊挂式，还可根据用户需要进行设计制造。

矿用振动筛选型说明

1、矿用振动筛筛板规格

编织筛网：表面光滑、耐腐蚀、耐磨损。

冲孔筛网：耐磨、耐高温、抗震、抗拉，可根据筛选物料定制不同形状孔。

聚氨酯筛网：使用寿命长、耐磨、耐湿性能好、承载能力大。

条缝网：易渗透、耐磨、耐腐蚀，网丝断面为梯形，缝隙上窄下宽。

2、矿用振动筛电机转向

矿用振动筛维护和检修的目的是了解振动筛的全面状况，矿用振动筛并以修理和更换损坏、磨损的零部件的方法恢复筛子的工作能力。振动筛其内容包括日常维护、定期检查和修理。

电机转向指的是在一台振动筛设备上，如果使用两台电机的话，此两台振动电机的方向应是相反方向，如果两台电机是相对转向的话，处理的物料量是比较小的，但是振幅比较大、振动频率是比较高的，如果两台电机是同向转向的话，处理物料的量是比较大的、振幅是比较小的、振动频率是比较低的，可以根据具体的生产要求来进行调节振动电机的转向。

3、矿用振动筛较佳安装角度是多少？

1、在客户没有特别要求的情况下，厂家会按标准的机型生产定做，那就是水平方向，也就是说四个支腿的高度是一样的，然后四个腿上面有膨胀丝安装孔，可以安装在预制水泥地上面，以防在使用过程中启、停的瞬间激振力过大，导致筛机移位。

2、如果客户有特殊要求，比如说客户现场有倾斜角要求，那么我们就会按照客户的要求去生产满足于要求的设备；

3、倾斜角度一般没有特别严格的要求，大多数保持水平即可，如果说物料较容易筛分彻底，比如网孔比较大，并且物料投进的速度或者量也不大的情况下，只要物料从上面过一下即可筛分出来，筛机的时产我们也想相应提高一些，这样情况下我们可以略微将出料口往下倾斜一点即可；

4、如果我们的物料比较细小，网孔也小，产量要求也不是特高，我们往往也可以在保证时产的前提下，将出料口略微提高，这样可以提高我们的筛分率。

应用行业

矿用振动筛主要用于矿山、冶金、煤炭、电力、建材、耐火材料等行业大块状物料及中小颗粒物料的筛分，如：矿石、矿粉、矿渣、石英矿、焦炭、石油焦、铁矿石、海砂矿、河沙等。

现场案例

矿用振动筛厂家

1、大汉厂家建立30多年，拥有丰富的生产经验，有10000平方米现代化标准厂房，技术工艺也比较先进。新乡大汉设计合理，符合用户实际需求，运作也非常平稳。

2.质量保证期结束后，我厂将继续免费提供售后服务，不限年份终身服务，仅收取零部件成本费，免收人工费，免收维修费。

为了向您提供完善的售后服务，请将您的宝贵意见、建议及要求反馈给我厂。我们感谢贵单位使用我厂的产品，我厂建立有完整的营销网络及完善的售后服务体系，售后服务部已将您购买的产品建立了信息档案。如果您购买的产品出现质量问题，我们将及时为您提供全方位的服务。

矿用振动筛安装与调试

a、安装前应参照安装图制作混凝土基础，预埋地脚螺栓或预埋钢板，预埋钢板平面度误差≤3mm。

b、安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高(误差≤3mm)。

c、筛机各部位应牢固连接，所有螺栓开机前应紧固一次。

d、短时开机，检查两台振动源转向，使其相反。

e、调整振动源的偏心块夹角，可以调整激振力，从而调整筛机振幅。

f、与其他障碍物间的距离不小于100mm。

矿用振动筛维护和操作

a、筛机启动前，应检查各紧固件螺栓有无松动，如有松动应重新紧固。

b、筛机空载运行4-6小时，要求筛体运行平稳，无横摆及异常声音，激振器轴承温度≤75℃。

c、空转运行后，应将各部位螺栓重新紧固一次。

d、正常运转后，定期检查各紧固件螺栓紧固状况。

e、经常检查易损件的状况，对已损坏或失去弹性的减振弹簧要及时更换。筛网发生松裂或磨损，应及时紧固或更换。振源的调整、使用和维护，请参照振源使用说明书(振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。

f、停车前就先停止给料，待筛面物料走完后再停车。
