直线筛介绍

直线筛是直线振动筛的简称，主要用于筛分无粘性干式粉末和颗粒，具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散、自动化排料等特点，更适合于流水线作业。

直线筛分类

一、按材质分类

1、碳钢直线筛

碳钢直线筛主要采用Q235碳钢材质，主要用于一般物料筛分，广泛适用于食品、医药、化工、建材、塑料、冶金等行业中干式粉状及颗粒状物料的筛选和分级。

2、不锈钢直线筛

不锈钢直线筛采用304或316不锈钢材质制造，耐腐蚀、耐高温，并且不易生锈，可以避免物料被污染，对于筛分环境要求比较严格的行业可以选择不锈钢材质，如食品、医药行业。

二、按层级分类

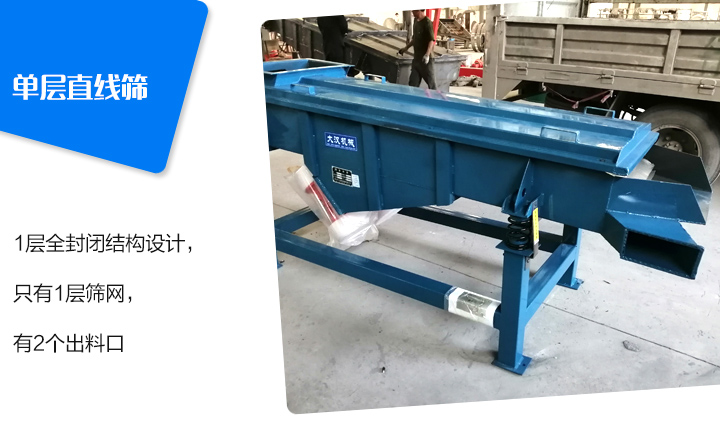

1、单层直线筛

单层直线筛采用1层全封闭结构设计，只有1层筛网，有2个出料口，主要用于对物料的除杂。

2、多层直线筛

多层直线筛采用多层全封闭结构设计，多个出料口，可把筛分物料按大小粒度分为多个等级，大汉多层直线筛筛面层数可达5层，可对同时对2~6个不同等级的物料进行分级。

三、按物料分类

根据高温物料，大汉专门设计了一款针对高温物料筛分的直线筛，即风冷式直线筛或可降温直线筛，它是在普通直线筛基础上增加了风机降温冷却系统，可将高温物料降温后再进行筛分。

直线筛适用行业

直线筛适用于0.74-10mm，含水小于7％，无粘性物料的干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

直线筛特点

1、筛分目数可达400米，筛分效率高达96%以上。

2、双电机驱动，产量大、耗能低，每小时可处理0.12-20吨物料。

3、1-6层筛网，可将一种物料分成2-7种不同的粒度规格。

4、密封式设计，可以减少筛分过程中的粉尘污染。

5、子母筛网架结构母网完全支撑细网，因此细网可以有更长的使用寿命，减少细网耗材的使用，如果长时间使用可以降低许多生产成本。

直线筛结构

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

振动电机(使用与维修方法详见振动电机使用说明书)。

电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

直线筛工作原理

直线筛采用双电机驱动，当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
