高频脱水筛介绍

高频脱水筛主要用于洗选厂的脱泥、脱介、脱水的振动分级设备，适合进行高频率、高振动强度的物料脱水筛分，广泛应用于煤泥回收、压滤隔粗、过滤隔粗及细料的脱水、回收等。出具有普通脱水筛的各种性能和作用外，高频脱水筛可配合浓密机进行尾矿干排。

大汉高频脱水筛可以根据产量和含水量来定制，机身的侧板有加强板，底部装有支撑，底部打有横条，出料口加有三角形钢板支撑，板材厚，筛孔可以根据需要调整大小，满足个性化生产。

高频脱水筛优势

1、筛机整体为水平安装，筛网倾斜安装，可以保证强制脱水效果。

2、入料段设置有弧形筛面、给料箱，可以保证物料能够更加均匀地给到筛面，提高了筛分效率。

3、筛网采用聚氨酯材质，耐冲压、耐低温、耐磨损、耐化学腐蚀，使用寿命比传统金属筛网高3-10倍。

4、减震装置采用橡胶减震柱，更适合潮湿工况，经久耐用。

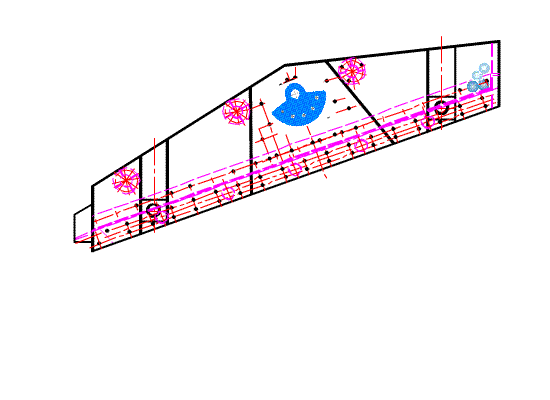

高频脱水筛结构特点

1、筛板主要部分在水平方向向上偏，筛板后部与主板成45 °。

2、两个平衡的振动电机水平安装，一个在另一个上端，旋转时不平衡的重力产生的回转效果，确保高频脱水筛能够稳定工作，并且降低噪音。

3、筛网采取嵌入式，便于安装和局部更换。

高频脱水筛工作原理

当高频脱水筛两台电机作同步反向旋转时，其偏心块所产生的振动力在平行电机轴线的方向上相抵消，在垂直电机轴的方向叠为一合力，筛机的运动轨迹为一直线，两机轴相对筛面在垂直方向上有一倾角，在振动力和物料自重力的作用小，筛面上的物料连续跳跃式向前运动，小于筛孔的物料和水穿透筛面，从而实现脱水、脱泥和分级。

高频脱水筛技术参数

型号	筛面			给料粒度mm	生产能力t/h	振动频率	双振幅	电机功率KW	外形尺寸(长宽高)mm	参考重量kg
	面积	筛网尺寸mm	筛网结构
ZSM1542	6	0.25-13	条缝	≤300	75-100	800	9-10	11	4500*2690*1710	4016
ZSM1556	8	13-50	冲或条	≤300	30-60	800	10	15	5850*2675*1703	4642
2ZSM1556	8	上13-50；下0.25-13	上冲下条	≤300	30-60	800	11	15	5850*2575*2023	5649
ZSM1556B	8	13-50	冲或条	≤300	30-60	800	11	7.5*2	5850*2854*1707	4769
2ZSM1556B	8	上13-50；下0.25-13	上冲下条	≤300	30-60	800	11	7.5*2	5850*2854*2023	5790
ZSM1756A	9.5	13-50	冲或条	≤300	50-80	800	10	15	5850*2925*1703	5098
2ZSM1756A	9.5	上13-50；下0.25-13	上冲下条	≤300	50-80	800	10	15	2550*2770*2015	6105
ZSM1756B	9.5	13-50	冲或条	≤300	50-80	800	10	7.5*2	5850*3104*1703	5226
2ZSM1756B	9.5	上13-50；下0.25-13	上冲下条	≤300	50-80	800	10	7.5*2	5850*3104*2020	6246
ZSM1856	10	13-50	冲或条	≤300	50-80	800	11	11	5600*2778*1557	4580
ZSM2065	13	13-50	冲或条	≤300	70-100	800	11	18.5	6750*3208*1885	6577
2ZSM2065	13	上13-50；下0.25-13	上冲下条	≤300	70-100	800	11	18.5	6750*3140*2180	7946
ZSM2065B	13	13-50	冲或条	≤300	70-100	800	9	11*2	6750*3428*1880	6701
2ZSM2065B	13	上13-50；下0.25-13	上冲下条	≤300	70-100	800	11	11*2	6750*3428*3185	8068

高频脱水筛应用条件

（1）振动加速度不超过20g(g:9.8m/s重力加速度 )。

（2）环境温度不超过40℃（若超过40℃应降低功率使用）。

（3）海拔不超过1000米，若越过1000米但不超过4000米，则每增高100米，其温升限值应降低0.5℃。

（4）电源：三相380V，频率50Hz。

（5）工作方式：SI(连续)。

（6）定子绕组温升值(电阻法)不超过80K。

（7）轴承的容许温度(温度计法)应不超过95℃。

（8）主机工作电流不超过电机铭牌上的数据,否则降低激振力使用。

（9）使用环境应无导电粉尘、易燃、易爆及腐蚀性气体。
